突出優勢

采用全錳鋼機身+全錳鋼護板，使用壽命20年；
采用先進的文丘里濕式除塵系統；
采用碎丸料二級分離系統；
采用高性能ABB電機+模具鋼CNC機加工拋丸器；
采用鋼丸流量自動控制系統；
采用全錳鋼網帶變頻調速輸送系統；
采用磁性分選系統+橫向螺旋分選+風選分選系統；

拋丸產品對比

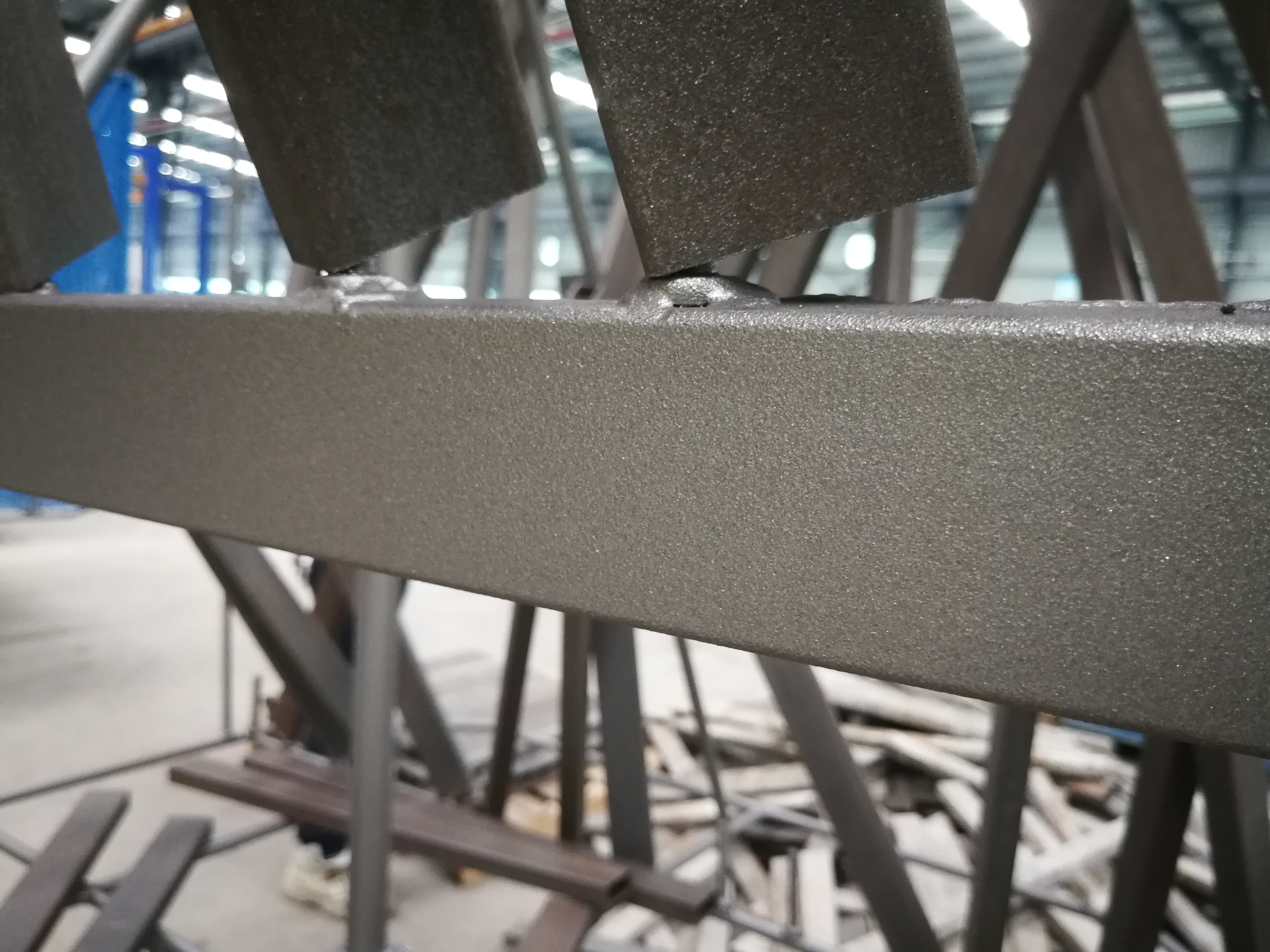

拋丸前

拋丸后

工作原理

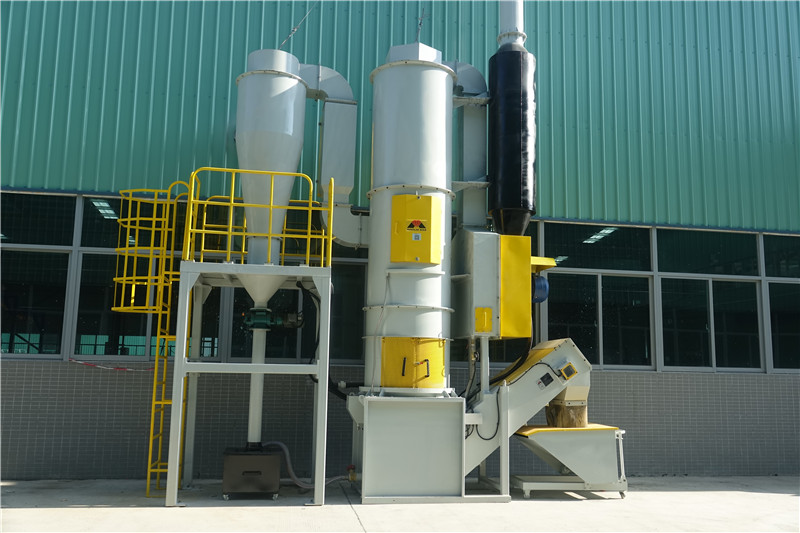

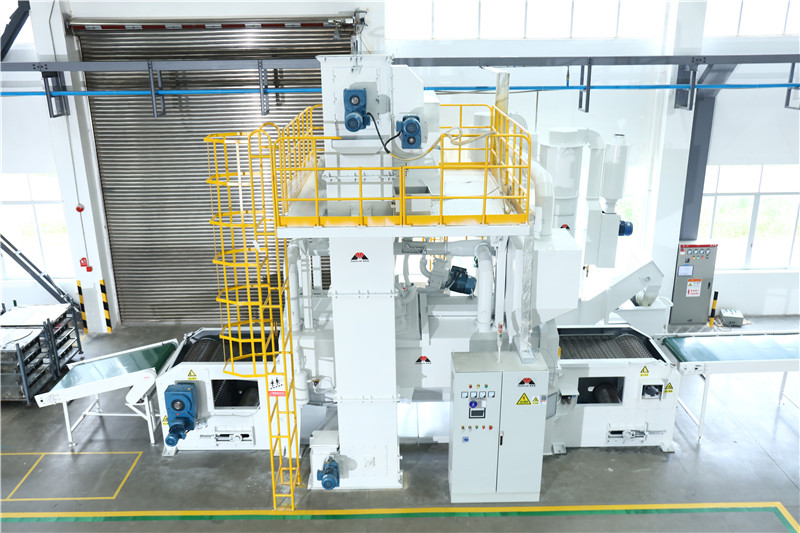

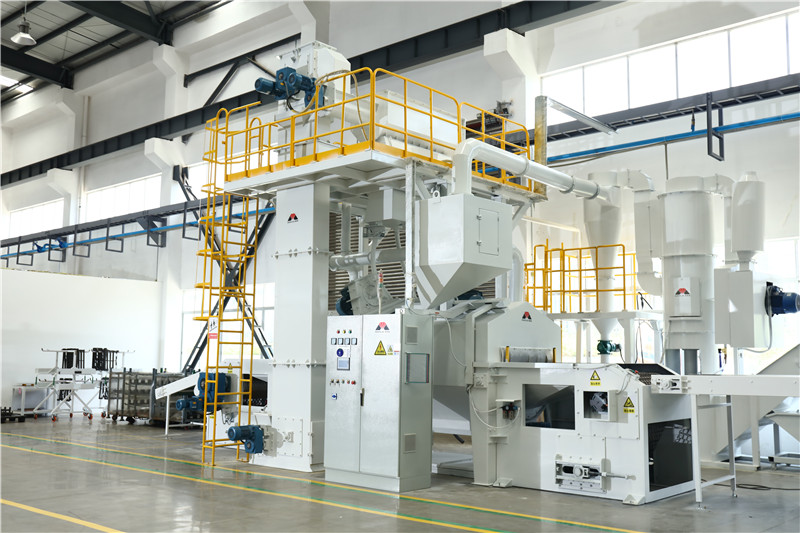

網帶通過式拋丸機是由傳送帶作為工件的承載體，傳送帶又分為鋼絲網帶和耐磨橡膠帶兩種方式。拋丸室的一端為裝件工位，另一端為卸件工位。工作時，在裝件工位將零件置于傳送帶上，傳送帶緩緩連續進入拋丸室進行拋丸清理，接著送到卸件工位將工件取下。此機特點是：連續進行工作，無任何碰撞，中小件均適合，生產批量大。拋丸作業時，拋丸拋射出來的鋼丸掉落到拋丸室底部，由螺旋推料器輸送至提升機底部，再由提升機皮帶總成將鋼丸提升至頂部的分選器中，分選器由除塵器提供的動力，對回收的鋼丸進行篩分作業。目的是將拋丸過程中破碎的鋼丸及粉塵分離出來。通過分選器，合格的鋼丸將直接進入拋丸器上方的儲料倉內，準備再次利用。碎鋼丸將被分離出來，通過旁路砂管掉入廢料筒中。粉塵則被除塵系統直接吸走，吸附于除塵室體內濾筒上，通過除塵器脈沖反吹系統將粉塵震動，掉落于粉塵回收集塵箱內，需及時清理（可選配水除塵器：水霧高速融合后灑向內壁，經室體流入集塵水箱中形成淤泥，再通過排污機構排除機體外）

產品描述

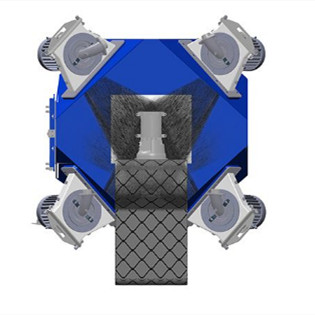

1拋丸器

1. 拋丸器電機采用ABB，優良可控的制造工藝，密封好、動平衡佳，性能穩定可靠。

2. 拋丸器殼體采用10mm優質碳鋼板經過激光切割、精密折彎焊接而成，殼體采用專門的治具定位焊接，確保拋丸器殼體兩端面的平行度和孔的同心度。

3. 頂護板采用模具鋼CNC精密加工，加工精度達到±0.01；機加工后采用低壓真空熱處理。

4. 端護板采用高耐磨錳13鋼板，經過激光切割而成。

5. 側護板采用模具鋼CNC精密加工，加工精度達到±0.01；機加工后采用低壓真空熱處理。

6. 定向套采用模具鋼CNC精密加工，加工精度達到±0.01，均勻磨損，動平衡好；機加工后采用低壓真空熱處理。

7. 分丸輪采用模具鋼CNC精密加工，加工精度達到±0.01，均勻磨損，動平衡好；機加工后采用低壓真空熱處理。

8. 葉片采用模具鋼CNC精密加工，加工精度達到±0.01，每塊葉片重量差±2g，均勻磨損，動平衡好；機加工后采用低壓真空熱處理。

9. 葉輪采用模具鋼CNC精密加工，加工精度達到±0.01；機加工后采用低壓真空熱處理，表面硬度能達到HRC58-62。

10. 以上易損件使用壽命：是鑄造產品三倍以上壽命（使用丸料：S460以下（1.5mm鑄鋼丸），硬度：HRC40-50）。

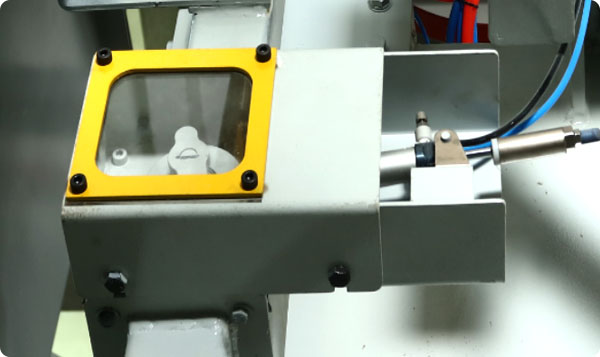

2流量閥

1. 半自動流量控制系統，用于控制進入拋丸器的丸料流量，通過手動調節鋼丸流量

2. 全密封的結構設計，帶可鎖定的檢查開口，配有二個軸承。

3. 每個流量閥門上端，各裝有一個手動截止閥，如果需要維修流量閥時，可以關閉，用以關閉從料倉流下的丸料，方便維護。

3分選系統

1. 1套網篩分離器連接提升機，位于磁性分離器上端，細小的物料通過網篩過濾分離后被送入磁性分離器，粗大的物料及雜質通過網篩螺旋輸送至尾部端口處，從端口出料管排出。

2. 用于精細分離合格丸料、破碎丸料及粉塵，保證丸料的均勻性。

3. 焊接結構，內部有多個精心設計的格室，用于風向?qū)Я鳌Ｕ鏋榭砷_啟式檢修門，用于日常觀察和維護，門上設置有空氣入口，為分離粉塵提供空氣介質。

4. 多極擋板結構，可調節。用于調整下砂幕簾的均勻性。

5. 上下各安裝了兩個靜止的磁鐵，可以將合格丸料、碎鋼丸精細分離，保證拋丸使用介質的均勻性。

6. 下面連接料倉，經分選后合格的丸料流經料倉進行儲存，準備再次利用。

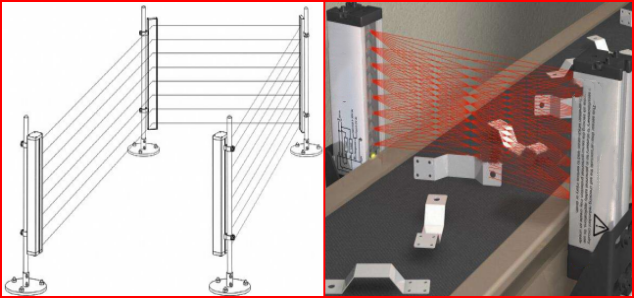

4光柵感應系統

1. 2套光柵感應裝置，分別安裝于進料口與出料口，光柵密度可以根據工件大小選擇，成對使用。

2. 當工件進入拋丸室時，進料口光柵會感應到來料工件，拋丸器會延時啟動。在出料口會安裝有光柵感應裝置，當進、出料光柵感應到無工件出來時，流量閥會立即自動關閉，防止出現空拋現象。

5變頻調速的錳鋼網帶輸送系統

1. 由數十個碳鋼輥筒、鏈輪鏈條、網帶、軸承等傳動部件組成，輥道輸送分為三段：進料段、拋丸段和出料段，輥筒均采用優質碳素鋼無縫鋼管與調質頭精密焊接而成，外形及安裝尺寸焊后再加工，確保承載負荷及同軸度的要求。

2. 拋丸室內輥道均裝有可方便更換的中鉻耐磨鑄鐵護套。輥軸兩端采用錳鋼耐磨材料迷宮式密封，徹底杜絕彈丸對兩端軸承的磨損。

3. 采用耐磨錳鋼，經過固溶回火處理，消除錳鋼內部殘余應力，適當降低錳鋼絲硬度，提高其韌性和塑性。

4. 網帶右側安裝1臺驅動減速電機，與主動軸輥筒直連傳動，帶動網帶和工件一起運行，采用變頻調速，傳動速度0.5—4m/min。

5. 主動軸下方安裝有一根起導向和張緊作用的輥筒，當鋼絲網帶松動時，可通過此處機構張緊。

6. 變頻調速，根據拋丸需求調整速度。

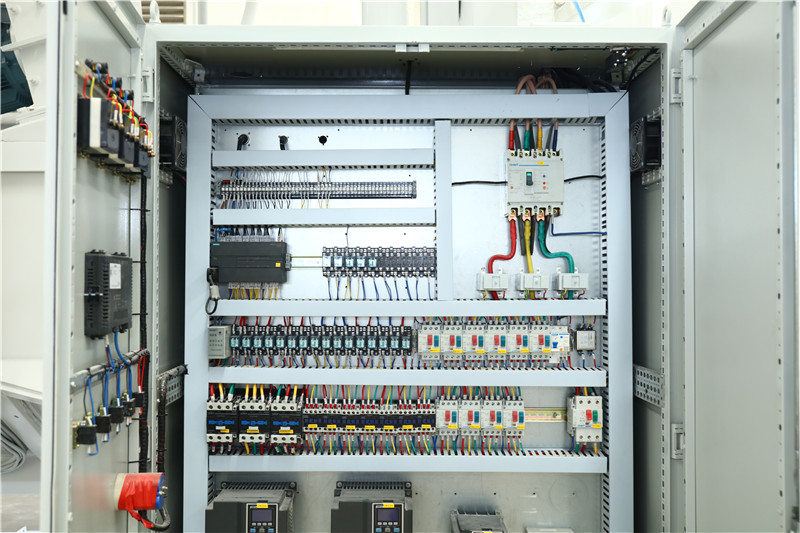

6電控箱

1. 采用西門子PLC和觸摸屏

2. 采用臺達或者BEST變頻器

3. 采用正泰或者施耐德品牌低壓電氣元件

4. 采用拋丸時間控制器

5. 采用亞德客氣動元件

6. 采用流量檢測電流表

7. 1盞照明燈

8. 1套專用恒溫空調（可選配）

參數介紹

美弗萊網帶通過式拋丸機參數表+配置表
序號	設備名稱	網帶通過式拋丸機
1	設備型號	MND-1030P/Q11-4
2	分選配置	風選
3	設備應用	管材，線材和特種型號不適于翻滾的工件清理
4	拋丸器類型	機加型CNC/鑄造型
5	拋丸器數量	4個
6	拋丸器電機功率	11KW/個
7	網帶	Mn13，螺距50-70,φ6.51米16.22米
8	承重(不含工裝）	≤100kg
9	單個工件尺寸(寬高長）	≤10623001500mm
10	入口最大尺寸（寬*高）	1062*300mm
11	半自動流量閥	4套
12	全自動流量閥	選配
13	干式除塵器	選配
14	濕式除塵器	DC80
15	風量（立方/H）	≤6000
16	裸機外形尺寸（長寬高）	780030805829mm
17	包含除塵器尺寸（長寬高）	1139861805829mm
18	總功率+除塵器	≤55.1KW+15.12KW
19	總重量裸機+除塵器	14噸+2.7噸

標準配置：
1	電器柜：本型號標準配置為散熱扇，可選配空調
2	可編程控制器PLC：西門子（根據客戶要求，可選配其他品牌）
3	觸摸屏：西門子（根據客戶要求，可選配其他品牌）
4	變頻器：國內優質品牌（根據客戶要求，可指定品牌）
5	電源電壓：AC380V 三相五線
6	低壓電器:CHINT（根據客戶要求，可選配其他品牌）
7	氣動元件:ARITAC（根據客戶要求，可選配其他品牌）
8	電線電纜
9	美弗萊還可根據你的要求定制各種非標拋丸機。

行業應用

鋁鑄造行業

車身



車輪
