鋁件專用拋丸清理機
產品簡介

吊鉤式拋丸機分為單吊鉤和雙吊鉤,吊鉤式拋丸機由兩個吊鉤裝載工件交替進入拋丸清理室內。利用拋丸器將0.1~1.5mm的彈丸拋向工件的表面,使得工件的表面達到一定的粗糙度,讓工件變得美觀,或者改變工件的壓應力提高壽命。

應用范圍

齒輪、齒軸、鍛造、鑄造、建筑、化工、電機、機床等行業的中、小型鑄、鍛件的表面清理或強化處理,如除氧化皮、毛刺、砂鑄件除砂等。

突出優勢
  • 采用全錳鋼機身+全錳鋼護板,使用壽命20年;
  • 采用先進的文丘里濕式除塵系統;
  • 采用碎丸料二級分離系統;
  • 采用高性能ABB電機+模具鋼CNC機加工拋丸器;
  • 鋼丸流量自動控制系統;
  • 主機采用3層密封結構,無任何丸料泄露;
  • 采用磁性分選系統+橫向螺旋分選+風選分選系統;
拋丸產品對比
VS
拋丸前
拋丸后
工作原理
吊鉤式拋丸機分為單吊鉤和雙吊鉤,吊鉤式拋丸機由兩個吊鉤裝載工件交替進入拋丸清理室內。利用拋丸器將0.1~1.5mm的彈丸拋向工件的表面,使得工件的表面達到一定的粗糙度,讓工件變得美觀,或者改變工件的壓應力提高壽命。本機型廣泛應用于齒輪、齒軸、鍛造、鑄造、建筑、化工、電機、機床等行業的中、小型鑄、鍛件的表面清理或強化處理,如除氧化皮、毛刺、砂鑄件除砂等。 并且本機型適合于不宜碰撞的細長、薄壁件的清理。吊鉤式拋丸機作為拋丸清理機的標準機型,其拋丸室旋轉直徑從1000到3000 mm, 高度從1200 到3000 mm. 標準機型帶有2-7個拋頭,承載量達10000公斤,這款拋丸機的生產效率相當高,靈活性跨度也相當大,是理想的清理強化設備,并且操作簡便,只需將要處理的工件裝載上機器,按下啟動按鈕,經過一個很短的時間(一般為5-7分鐘),即完成了整個清理過程,清除掉所有粉塵和殘余丸料,主要適用于各種中、大型鑄件、鍛件、焊件、熱處理件的表面處理,包括易碎和形狀不規則的工件。
產品描述
1拋丸器

1. 拋丸器電機采用ABB,優良可控的制造工藝,密封好、動平衡佳,性能穩定可靠。

2. 拋丸器殼體采用10mm優質碳鋼板經過激光切割、精密折彎焊接而成,殼體采用專門的治具定位焊接,確保拋丸器殼體兩端面的平行度和孔的同心度。

3. 頂護板采用模具鋼CNC精密加工,加工精度達到±0.01;機加工后采用低壓真空熱處理。

4. 端護板采用高耐磨錳13鋼板,經過激光切割而成。

5. 側護板采用模具鋼CNC精密加工,加工精度達到±0.01;機加工后采用低壓真空熱處理。

6. 定向套采用模具鋼CNC精密加工,加工精度達到±0.01,均勻磨損,動平衡好;機加工后采用低壓真空熱處理。

7. 分丸輪采用模具鋼CNC精密加工,加工精度達到±0.01,均勻磨損,動平衡好;機加工后采用低壓真空熱處理。

8. 葉片采用模具鋼CNC精密加工,加工精度達到±0.01,每塊葉片重量差±2g,均勻磨損,動平衡好;機加工后采用低壓真空熱處理。

9. 葉輪采用模具鋼CNC精密加工,加工精度達到±0.01;機加工后采用低壓真空熱處理,表面硬度能達到HRC58-62。

10. 以上易損件使用壽命:是鑄造產品三倍以上壽命(使用丸料:S460以下(1.5mm鑄鋼丸),硬度:HRC40-50)。

2流量閥

1. 3套半自動流量控制系統,用于控制進入拋丸器的丸料流量,通過手動調節鋼丸流量

2. 全密封的結構設計,帶可鎖定的檢查開口,配有二個軸承。

3. 每個流量閥門上端,各裝有一個手動截止閥,如果需要維修流量閥時,可以關閉,用以關閉從料倉流下的丸料,方便維護。

3拋丸室體

1. 拋丸室采用全錳鋼焊接而成。

2. 拋丸室內熱區安裝數塊錳鋼防護板,位于拋頭直射區3/4區域,防止鋼丸濺射拋丸室外壁,采用懸掛固定,安裝簡單,易于拆卸更換。

3. 頂部安裝有三層密封結構,防止拋丸作業過程中鋼丸從頂部泄漏。

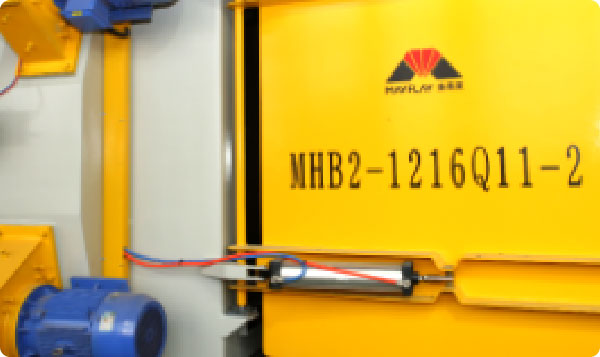

4氣動門


1. 拋丸室結構緊湊,密閉設計,保證拋丸不濺鋼。

2. 門采用自動開關,由氣缸控制。


5Y型滑軌和吊具

1. 1套Y型導軌車,實現兩工位連續作業。換軌機構氣動閥控制,實現換軌功能。一個吊具處于拋丸工作狀態時,另外一個用于裝卸。

2. 2套工裝系統,耐磨鋼棒熱處理后焊接制成(可根據客戶實際需求設計)。

3. 2套吊具系統采用4節骨架伸縮結構,鏈式電動葫蘆系統,穩定性好。

6電控箱

1. 采用西門子PLC和觸摸屏

2. 采用臺達或者BEST變頻器

3. 采用正泰或者施耐德品牌低壓電氣元件

4. 采用拋丸時間控制器

5. 采用亞德客氣動元件

6. 采用流量檢測電流表

7. 1盞照明燈

8. 1套專用恒溫空調(可選配)

參數介紹

美弗萊吊鉤式拋丸機參數表+配置表

序號 設備名稱 單軌道懸掛式拋丸機
1 設備型號 MHB2-1216P/Q11-3
2 分選配置 風選
3 設備應用 間歇式多品種小批量的工件清理
4 拋丸器類型 機加型CNC/鑄造型
5 拋丸器數量 2個
6 拋丸器電機功率 11KW
7 磁選分離器 30T
8 承重(不含工裝) ≤1噸
9 旋轉范圍(mm) φ1200*1600mm
10 入口最大尺(寬x高)mm 1452*1829mm
11 半自動流量閥 3套
12 全自動流量閥 選配
13 干式除塵器 選配
14 濕式除塵器 MWDC80
15 裸機外形尺寸
(長*寬*高)mm
7800*6100*7000
16 包含除塵器尺寸
(長*寬*高)mm
9600*6100*7000
17 總功率+除塵器 43.45KW+11.62KW
18 總重量裸機+除塵器 10.66噸+2.7噸
19 煙囪(重量+面積) 選配

標準配置:

1 電器柜:本型號標準配置為散熱扇,可選配空調
2 可編程控制器PLC:西門子(根據客戶要求,可選配其他品牌)
3 觸摸屏:西門子(根據客戶要求,可選配其他品牌)
4 變頻器:國內優質品牌(根據客戶要求,可指定品牌)
5 電源電壓:AC380V 三相五線
6 低壓電器:CHINT(根據客戶要求,可選配其他品牌)
7 氣動元件:ARITAC(根據客戶要求,可選配其他品牌)
8 電線電纜
9 美弗萊還可根據你的要求定制各種非標拋丸機。
